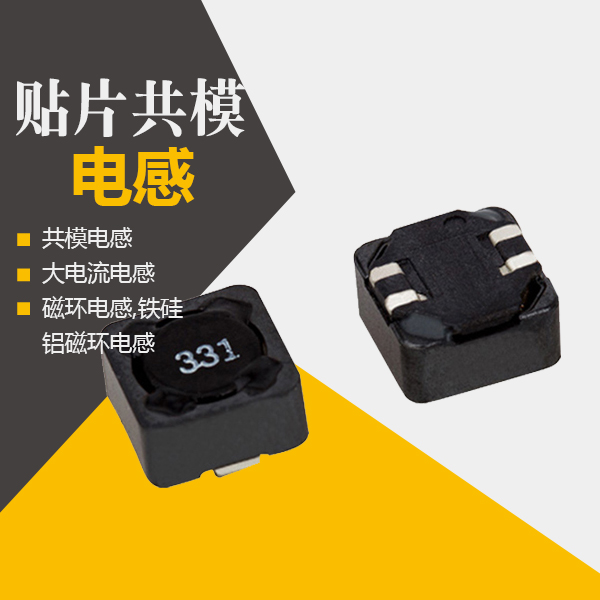

貼片屏蔽共模電感的骨架泛指繞制線圈的支架.一些體積較大的固定式電感器或可調式電感器(如振蕩線圈,阻流圈等),大多數是將漆包線(或紗包線)環繞在骨架上,再將磁心或銅心,鐵心等裝入骨架的內腔,以提高其電感量. 骨架通常是采用塑料,膠木,陶瓷制成,根據實際需要可以制成不同的形狀. 小型電感器(例如色碼電感器)一般不使用骨架,而是直接將漆包線繞在磁心上. 空心電感器也稱脫胎線圈或空心線圈,多用于高頻電路中不用磁心,骨架和屏蔽罩等,而是先在模具上繞好后再脫去模具,并將線圈各圈之間拉開一定距離.
繞組是指具有規定功能的一組線圈,它是貼片電感器的基本組成部分. 繞組有單層和多層之分.單層繞組又有密繞(繞制時導線一圈挨一圈)和間繞 (繞制時每圈導線之間均隔一定的距離)兩種形式;多層繞組有分層平繞,亂繞,蜂房式繞法等多種. 磁心與磁棒一般采用鎳鋅鐵氧體或錳鋅鐵氧體等材料,它有 "工"字形,柱形,帽形,"E"形,罐形等多種形狀.
鐵心材料主要有硅鋼片,坡莫合金等,其外形多為"E"型. 屏蔽罩為避免有些電感器在工作時產生的磁場影響其它電路及元器件正常工作,就為其增加了金屬屏幕罩(例如半導體收音機的振蕩線圈等).采用屏蔽罩的電感器,會增加線圈的損耗,使Q 值降低. 有些電感器(如色碼電感器,色環電感器等)繞制好后,用封裝材料將線圈和磁心等密封起來.封裝材料采用塑料或環氧樹脂等.
在設備的電磁干擾的傳播途徑中，電源線是最重要的媒介，因為電源線的長度(包括設備的電源進線和電力傳輸?shù)募芸站€延伸)足以構成射頻信號的被動天線。此外，電網內的各種設備開、關和運行中形成的騷動也在電網中肆意流傳。上述干擾對電網內的敏感設備的可靠工作造成威脅。射頻信號在電源線上的傳輸是以兩種模式進行的，一種是共模型式，在線一大地及中線一大地兩個路徑上出現;另一種是差模型式，在線一中線里傳播。電源線濾波器則被安插在電源線上，專門用來抑制射頻信號傳播的器件。
在電源線濾波器設計中往往不用差模電感，而采用貼片屏蔽共模電感。共模電感的兩個線圈繞在同一磁芯上(同名端在線圈的同一側)，這種繞線方法對于差模電流(包括電源電流)產生的磁通相互抵消，不會產生磁路飽和;而對共模電流則體現一個很大的電感，取得大的濾波效果。
應當指出的是，貼片屏蔽共模電感的兩個線圈繞制不可能完全對稱，因此共模電感器實際上還是殘留一定程度的差模電感成分，對于差模干擾仍有一定程度抑制作用。
想要了解更多貼片屏蔽共模電感，歡迎咨詢！
