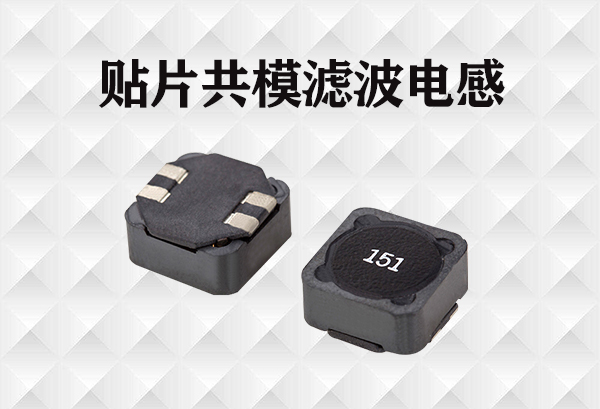

關于貼片共模濾波電感用于哪種場合？以及應該注意些什么很多電感廠商都會有疑惑！
共模濾波電感用在什么場合呢？
貼片共模濾波電感流變化較大或整流后的脈動直流中混有大量高頻紋波的場合（譬如，各種開關電源及DC-DC電源）。下面我們用感抗和容抗來解釋一下電感是如何濾波的？ 電感構成的LC濾波電路。 以上是一個電感和電容構成的LC濾波電路。我們知道，電感對交流電感構成的LC濾波電路。
貼片共模濾波電感如何選用電感？電容值的方法是什么？
電感值的選用除了考慮所想濾掉的噪聲頻率外，還要考慮瞬時電流的反應能力。如果LC的輸出端會有機會需要瞬間輸出大電流，則濾波共模電感電感值太大會阻礙此大電流流經此電感的速度，增加紋波噪聲。
電容值則和所能容忍的紋波噪聲規范值的大小有關。紋波噪聲值要求越小，電容值會較大。而電容的ESR/ESL也會有影響。另外，如果這LC是放在開關式電源)的輸出端時，還要注意此LC所產生的極點零點對負反饋控制回路穩定度的影響。
2、模擬電源處的濾波經常是用LC電路。但是為什么有時LC比RC濾波效果差？
LC濾波效果的比較必須考慮所要濾掉的頻帶與電感值的選擇是否恰當。因?yàn)殡姼械母锌?reactance)大小與電感值和頻率有關。如果電源的噪聲頻率較低，而電感值又不夠大，這時濾波效果可能不如RC。但是，使用RC濾波要付出的代價是電阻本身會耗能，效率較差，且要注意所選電阻能承受的功率。
3、在電路板尺寸固定的情況下，如果設計中需要容納更多的功能，就往往需要提高PCB的走線密度，但是這樣有可能導致走線的相互干擾增強，同時走線過細也使阻抗無法降低，請介紹在高速（>100MHz）高密度PCB設計中的技巧?
在設計B時，串?dāng)_(crosstalk interference)確實是要特別注意的，因?yàn)樗鼘?duì)時序與信號完整性(signal integrity)有很大的影響。
想要了解更多貼片共模濾波電感，歡迎咨詢！
