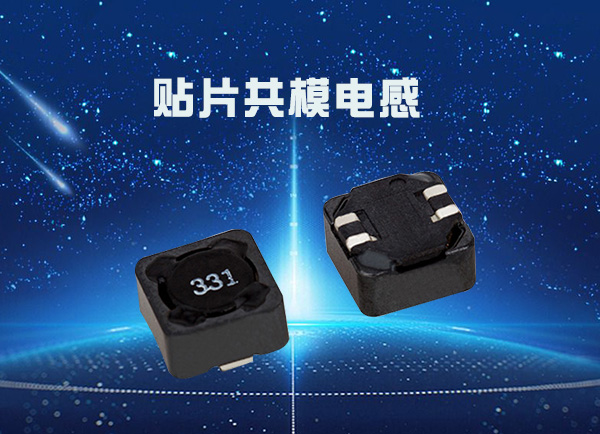

貼片共模電感生產流程步驟都是很嚴謹?shù)模?a href="http://www.zhenwanol.net/gmdg/ddlgmdg.html" target="_blank">貼片共模電感生產工藝也是很不錯的！

　　共模電感又叫共模扼流線圈電感，共模電感是一個以鐵氧體電感為磁芯的共模干擾抑制器件，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁上，形成一個四端器件，要對于共模信號呈現出大電感具有抑制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。共模電感功能以抑制共模干擾為準，但是因為存在一定的漏感，對于差模也要一定的抑制作用。

　　在選擇共模電感作為抑制高速信號共模抑制器件時，就應當特別注意元器件中標識的差模抗阻。比如要抑制HDMI信號的共模干擾，那么就應該特別選用專門的共模電感抑制；如果選用一般的共模電感則會影響當HDMI功能信號。

　　一、貼片共模電感生產工藝的流程如何？

　　1、繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

　　2、電感線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。

　　3、 無鉛環保。

　　4、當貼片共模電感線圈流過瞬時大電流時，磁芯不要出現飽和。

　　二、貼片共模電感生產工藝的滿足要求？

　　1、繞制在線圈磁芯上的導線要相互絕緣，以來保證在一瞬間過電壓作用下線圈的匝間不發生擊穿或者短路。

　　2、當線圈流過瞬時大電流時，磁芯不要出現飽和。

　　3、共模電感線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。

　　4、貼片共模線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。

　　一般情況下，同時注意選擇所需濾波的頻段，共模阻抗越大越好，因此我們在選擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。

想要了解更多貼片共模電感，歡迎咨詢！
