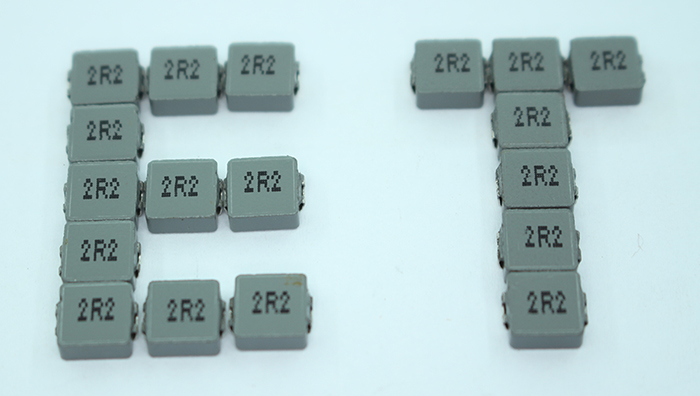

貼片電感又稱為片式電感器或片狀電感器，屬于電感器中的一種結構形式，在電路中主要起扼流、退偶、濾波、調諧、延遲等作用。由于貼片電感能夠使很多消費型電子產品的使用壽命延長，提升了產品的品質品質異常，使用性能得到了眾多的生產商的投入使用。不僅僅是應用到電源裝置，還可以用到音頻設備，終端設備，家用電器等等電子電器產品，使得電磁信號不被干擾，同時也不主動干擾周邊的其他設備所發射出的信號或電磁輻射。

貼片功率電感的封裝方式主要分為：四點封裝和全封裝兩種封裝方式，下面且聽頤特電子為大家來詳解這兩種封閉方式。

1、四點封裝方式顧名思義可見是相當全封裝而言，在磁芯與磁環公差與配合組裝后，在設計磁環時磁環時方形的，而磁芯是圓形的，可見這兩組材料組合在一起必然產生間隙，這個間隙必須由特殊的封裝材料給封裝起來，由于HCDRH74系列間隙較小，一般采用封住方形磁環的四個角便可以實現，貼片功率電感磁遮蔽性的最佳效果。由于四點封裝的外形美觀度相對全封裝的差點，所以便延伸了全封裝結構的貼片功率電感。

2、所謂全封裝即除了四個角要封住外，磁芯邊遠的部分也必須封裝住，這樣形成全封裝的結構整體感較強，而磁遮蔽性效果與四點封裝的效果相差不大，而工藝上會多增加一道工序，相當來說成本稍稍高點，而市場上對全封裝的電感比較受歡迎，所以在選擇成本投入時很多商家選擇了四點封裝的貼片一體成型電感。元器件本來是內置物件，其外觀美觀程度不是特別的重要。
