什么是片式繞線電感呢?其實片式電感分成繞線型和疊層型兩大類。而片式繞線電感是傳統電感器中最小型化的產物，它的主要包括有濾波、振蕩、延遲、陷波等作用。而疊層電感是非繞線式電感，疊層電感是電感按結構不同對電感進行分類的其中一類。疊層型電感是采用多層印刷技術和疊層生產工藝制作，體積上比繞線片式電感還小。那下面接著給你們詳細講講關于片式電感功能特性介紹以及相關的基礎知識解說。
什么是片式電感?
片式電感分成繞線型和疊層型兩大類。繞線型電感器是將細的導線繞正在軟磁石氧體磁芯上釀成，外圍正常用樹脂封固，其工藝承繼性強。其次片式疊層電感器則沒有必繞線，是用鐵氧體漿料和超導體漿料交替印刷、疊層、燒結，構成閉合磁路;它采納保守的厚膜多層鈍化技能和疊層制造工藝.

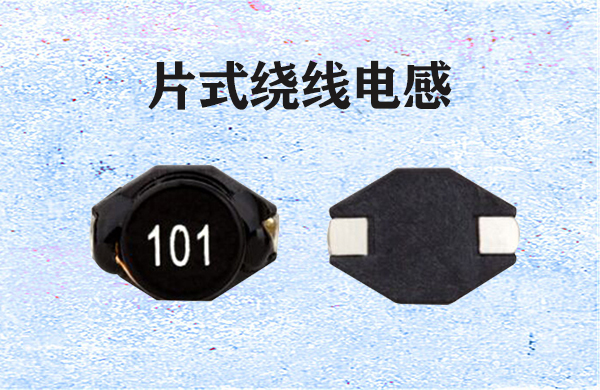

片式繞線電感：
繞線片式一般多數的作用發揮有振蕩、延遲、陷波、濾波等用途。在常規電路當中，其繞線電感的圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等。其次繞線通過變壓器可以進行交流耦合、變壓、變流和阻抗變換等功能控制。
片式繞線電感與片式疊層電感有什么區別：
片式疊層電感：具有良好的磁屏蔽性，燒結密度高，機械強度好的特性，與傳統繞線型電感相比有：尺寸小、有利于電路的小型化，磁路閉合、不會干擾周圍的元器件，也不會受到周圍元器件的干擾，有利于元器件的高密度安裝，不足之處是合格率較低，成本高，電感量小，Q值小等缺陷。
片式繞線型電感是傳統電感器中最小型化的產物，它的主要包括有濾波、振蕩、延遲、陷波等作用。而疊層電感是非繞線式電感，疊層電感是電感按結構不同對電感進行分類的其中一類?！’B層型電感是采用多層印刷技術和疊層生產工藝制作，體積上比繞線片式電感還小。
關于片式疊層電感和片式電感能否通用?
關于片式疊層電感和繞線電感能否通用的問題，實際在應用當中疊層電感其實也可以替代繞線電感使用。但是一般需要在操作當中注意三點的情況:
1.首先片式疊層電感在替代繞線電感使用時，必須確保兩者規格電感的參數參否符合，或者是疊層電感的參數要比繞線電感的參數更好才能替換。否者如果兩者之間的電感參數不符合，容易會造成影響到電路產生一些不良的隱患現象。
2.由于片式線繞電感一般體積會比疊層電感的大一些,因此換的時候要考慮其電感是否能裝進去。
以上相關片式電感功能特性介紹大致就解說到這里，想必大家對片式電感功能特性也有大致的了解吧。其次關于疊層片式電感與繞線電感的區別上，目前常規大多數的片式疊層電感的散熱性更好，ESR值更小。但耐電流較繞線小。而片式電感的散熱性不如疊層，ESR值更高，但耐電流會更大，所以對這兩者的規格產品上，還是建議不要亂去相互替換去應用，以避免會影響造成影響電路的工作運行狀況。
想要了解更多片式繞線電感，歡迎咨詢！
