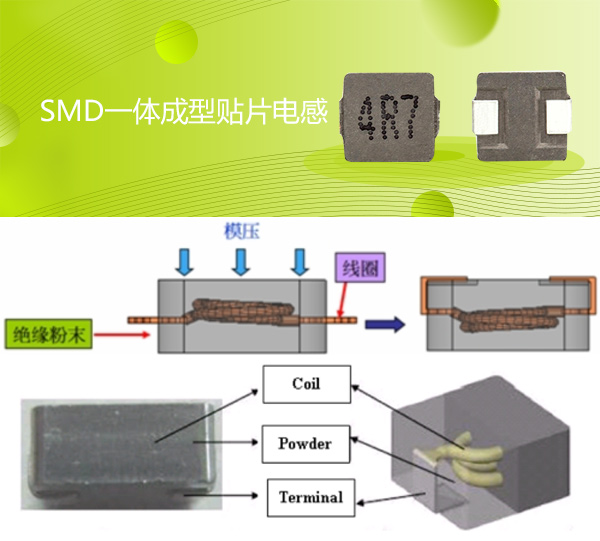

SMD一體成型貼片電感，俗稱SMD貼片模壓電感，是近年來市場上最活躍的電感產品之一，它是一種顛覆傳統骨架繞線將預制好的緊密空心線圈填埋在磁性粉末中，經模具壓制成一定形狀的獨石結構的新型電感器。結構上見圖
該類SMD一體成型貼片電感，有個非常顯著的特點，線圈的中孔、外側全部被磁性材料填充，外部的磁性壁能很好的阻止磁場發散，也就是說，通電狀態下，線圈形成的磁場全部被“限制”在磁芯本體范圍內除此之外，相比傳統繞線電感，SMD一體成型貼片電感還具有以下特點：
1.大工作頻寬，滿足越來越高的工作頻率要求
2.大體積大電流，最高可達100A
3.天然分布式氣隙，磁芯損耗小
4.一體化制作工藝，高效、一致性好
5.一體式結構，物料特性穩定
隨著電力電子技術的發展和創新，電源需要輕量化、小型化和高效率的特點才能適應電力電子技術的創新發展。頤特電子研發的SMD一體成型貼片電感能為各產品方案實現小型輕量化、高效快捷可靠的工作提供更有力的保障。
歡迎大家參與頤特大家庭的技術討論....
