貼片共模電感，也叫共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。
要想了解貼片共模電感1210封裝，首先我們要了解貼片共模電感在計算機內部的主板上混合了各種高頻電路、數字電路和模擬電路，它們工作時會產生大量高頻電磁波互相干擾，這就是EMI。EMI還會通過主板布線或外接線纜向外發射，造成電磁輻射污染，不但影響其他的電子設備正常工作，還對人體有害。PC板卡上的芯片在工作過程中既是一個電磁干擾對象，也是一個電磁干擾源?？偟膩碚f，我們可以把這些電磁干擾分成兩類：串模干擾(差模干擾)與共模干擾(接地干擾)。以主板上的兩條PCB走線(連接主板各元件的導線)為例，所謂串模干擾，指的是兩條走線之間的干擾；而共模干擾則是兩條走線和PCB地線之間的電位差引起的干擾。串模干擾電流作用于兩條信號線間，其傳導方向與波形和信號電流一致；共模干擾電流作用在信號線路和地線之間，干擾電流在兩條信號線上各流過二分之一且同向，并以地線為公共回路。
今天給大家說的是貼片共模電感1210封裝尺寸
英制封裝圖尺寸：1210
公制封裝圖尺寸：3225

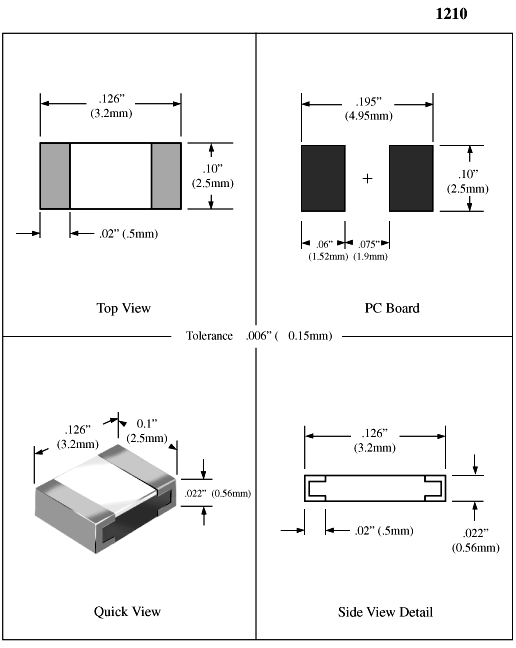

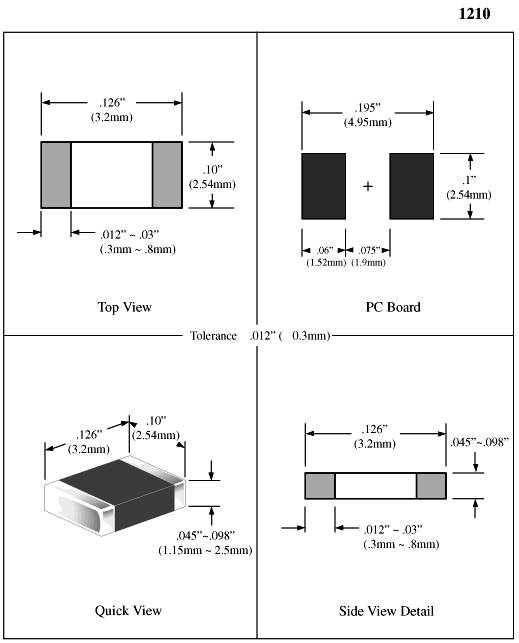

貼片共模電感1210封裝形式圖片：
想了解更多關于貼片共模電感1210封裝歡迎咨詢；
