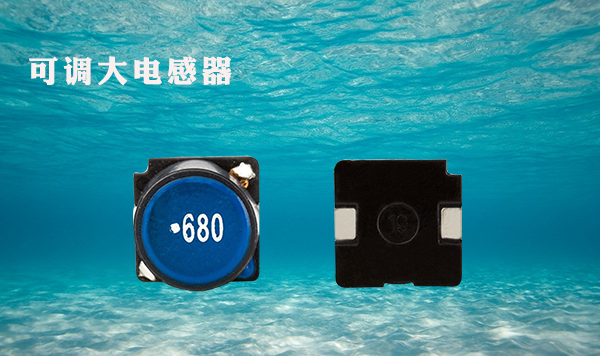

常用的可調大電感器有半導體收音機用振蕩線圈、電視機用行振蕩線圈、行線性線圈、中頻陷波線圈、音響用頻率補償線圈、阻波線圈等。

　　可調大電感器,半導體收音機用振蕩線圈：此振蕩線圈在半導體收音機中與可變電容器等組成本機振蕩電路，用來產生一個輸入調諧電路接收的電臺信號高出465kHz的本振信號。 其外部為金屬屏蔽罩，內部由尼龍襯架、工字形磁心、磁帽及引腳座等構成，在工字磁心上有用高強度漆包線繞制的繞組。磁帽裝在屏蔽罩內的尼龍架上，可以上下旋轉動，通過改變它與線圈的距離來改變線圈的電感量。電視機中頻陷波線圈的內部結構與振蕩線圈相似，只是磁帽可調磁心。

　　可調大電感器,電視機用行振蕩線圈：行振蕩線圈用在早期的黑白電視機中，它與外圍的阻容元件及行振蕩晶體管等組成自激振蕩電路（三點式振蕩器或間歇振蕩器、多諧振蕩器），用來產生頻率為15625HZ的的矩形脈沖電壓信號。該線圈的磁心中 心有方孔，行同步調節旋鈕直接插入方孔內，旋動行同步調節旋鈕，即可改變磁心與線圈之間的相對距離，從而改變線圈的電感量，使行振蕩頻率保持為15625HZ，與自動頻率控制電路（AFC）送入的行同步脈沖產生同步振蕩。

想要了解更多電感器歡迎咨詢！
