如何辨別貼片電感的差共模？貼片電感有無差共模之分?頤特小編給大家介紹！

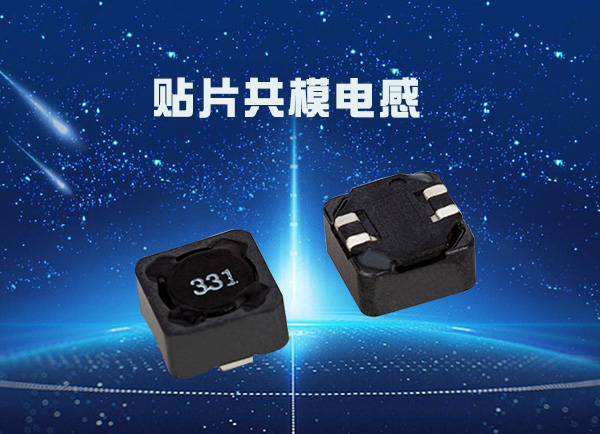

　　一、貼片電感的差共模電路圖辨別？

　　1、干擾電磁場在線-線之間產生差模電流，在負載上引起干擾，這就是差模干擾；騷擾電磁場在線-地之間產生共模電流，共模電流在負載上產生差模電壓，引起干擾，這就是共模的地環路干擾。

　　2、抑制共模干擾的濾波電感叫共模電感；抑制差模干擾的濾波電感叫差模電感。

　　3、共模信號： 分別在火線和零線上的兩個完全相同的信號 他們都通偶合和地形成回路；差模信號：是和有用信號同樣的回路

　　4、共模電感的特點是：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。

　　5、共模電感是雙線雙向；差模電感是單向的。

　　6、共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、繞向相反的兩組線圈；差模電感是繞在一個鐵心上的一個線圈。

　　7、共模是兩個繞組分別接在零線和火線上，兩個繞組同進同出，濾除的是共模信號；差模是一個繞組 單獨接在零線和火線上的濾波電感器只能濾除差模干擾。

　　貼片電感有無差共模之分，差模電感的特征是應用在大電流的場合。由于一個鐵心上繞的一個線圈，當流進電感線圈的電流增大時，線圈中的鐵心會飽和，因此市場上用的最多的鐵心材料是金屬粉心材料。特別是鐵粉心材料（由于價格便宜）。

　　二、貼片電感有無差共模之分主要有以下3個方面:

　　1、性能用途的區別：

　　兩條導線上的干擾電流振幅相等，而方向相同者被稱為共模干擾，抑制共模干擾的濾波電感為共模電感

　　兩條導線上的干擾電流振幅相等，而方向不同者被稱為差模干擾，抑制差模干擾的濾波電感為差模電感

　　2、繞組外觀區別：

　　共模電感是繞在同一鐵心上的兩組線圈，電感線圈的圈數相等，而差模電感只是是繞在一個鐵心上的一組線圈。

　　3、性能上的特征區別：

　　共模電感的特點是：大多由高導鐵氧體磁芯材料組成，由于其是繞制在同一鐵芯上的兩組線圈，其電流耐飽和能力強。

　　差模電感的特點：大多由鐵粉芯材料組成，多應用在大電流電路，由于其繞制線圈只有一組，隨著電流的增大，線圈中的鐵芯非常容易飽和。

想要了解更多資訊，歡迎咨詢！
